[Pratique] Raie H1 - Yagi Disk

[Jean-Jacques Wawrzyniak]

La bidouille continue avec la réalisation en cours d'une Yagi type Disk.
Elle est dimensionnée pour la raie H1 donc de l'Hydrogène 1420 MHz.

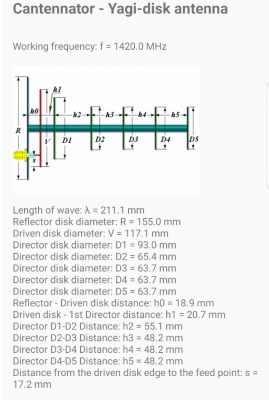

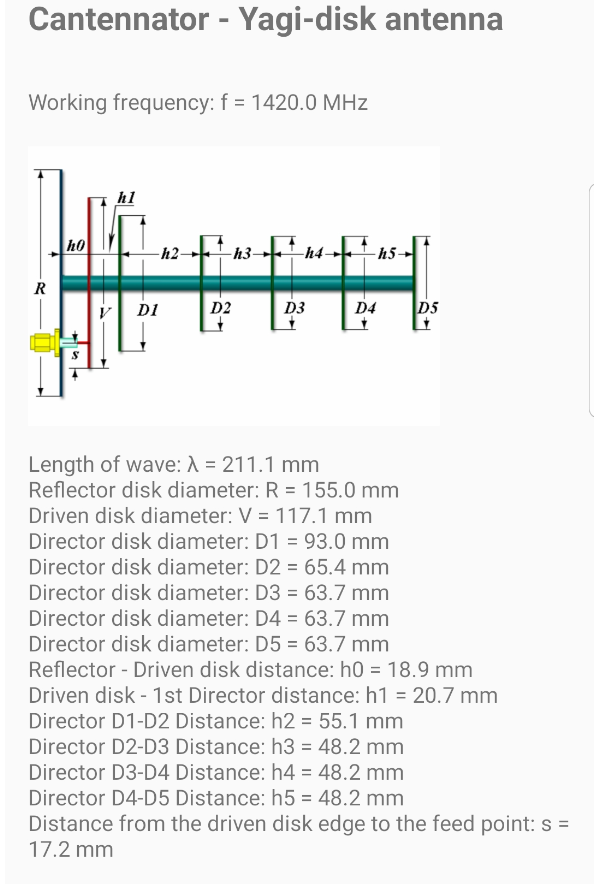

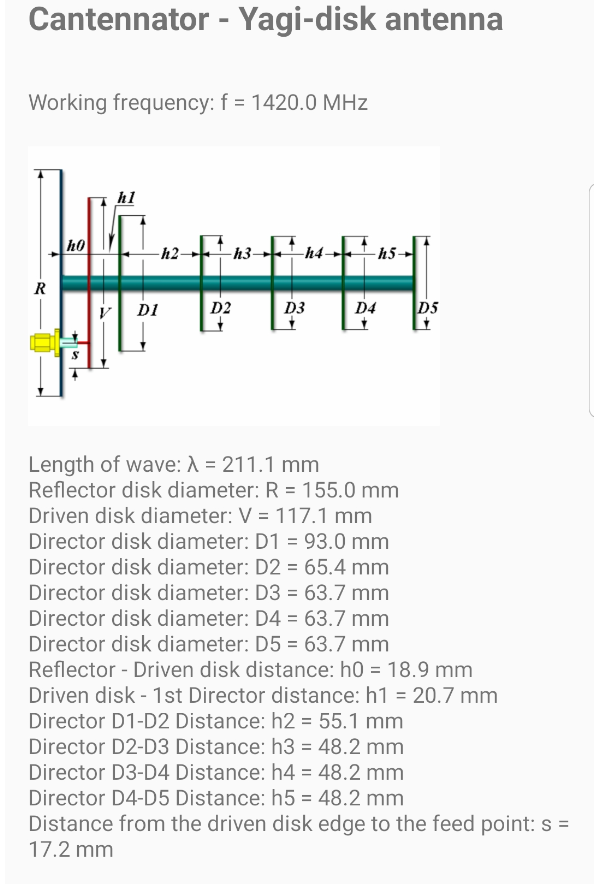

Voici ses dimensions. Elles proviennent d'une appli "Cantenator" pour Android.

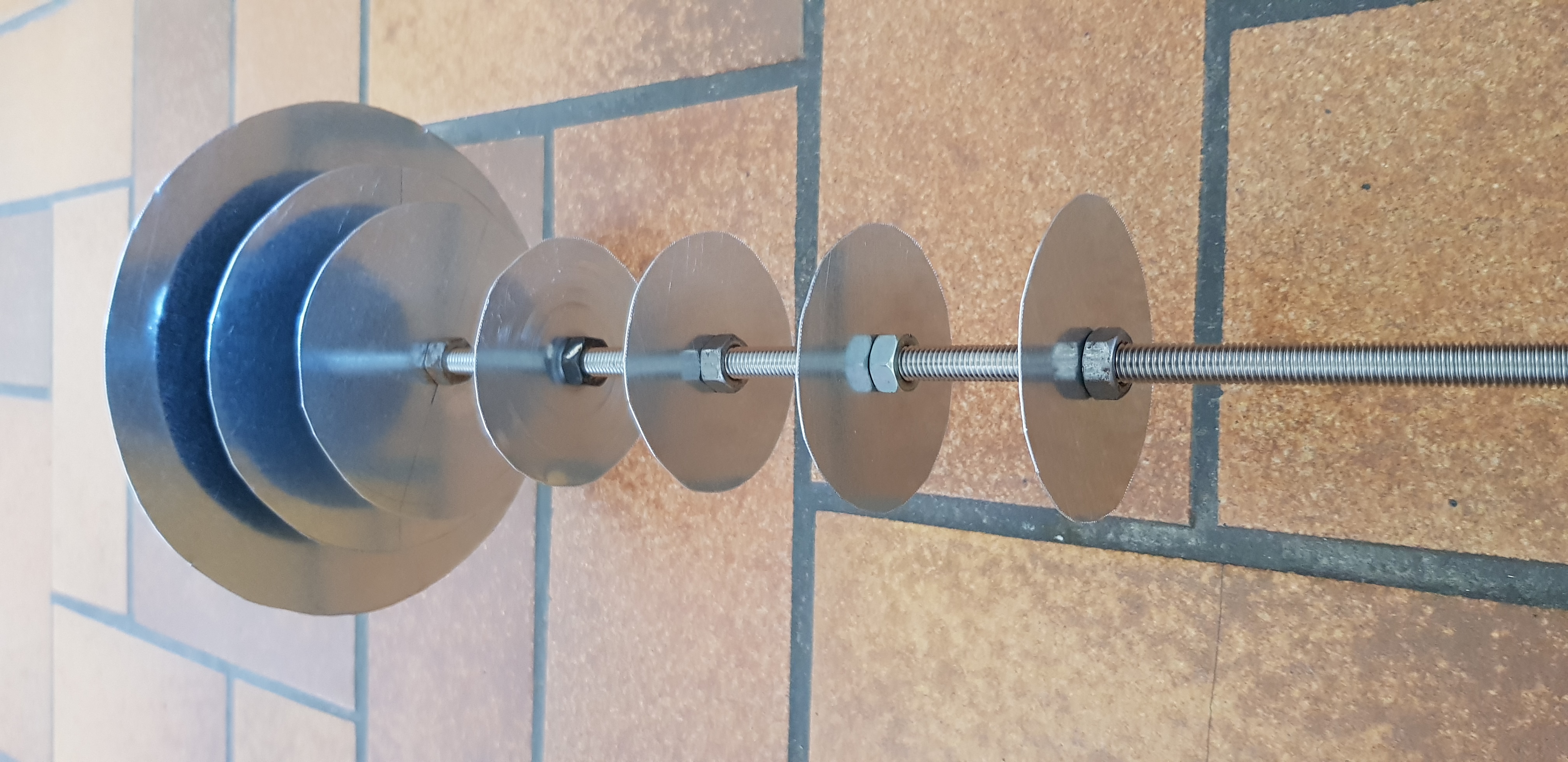

Voici le début de construction. Tous les éléments sont métalliques : tige filetée inox / boulons ferraille / Disques en acier zingué découpés dans une plaque de 0,8mm (pas facile à découper !). J'espère que la nature des métaux différents n'engendrera de parasites dues à un phénomène de pile.
J'ai également l'intention de remplacer tous les disques pleins par des disques en grillage (histoire de vents forts par ici !) d'autant que je veux augmenter le gain en rajoutant des éléments Directeurs.

JJ

[Jean-Jacques Wawrzyniak]

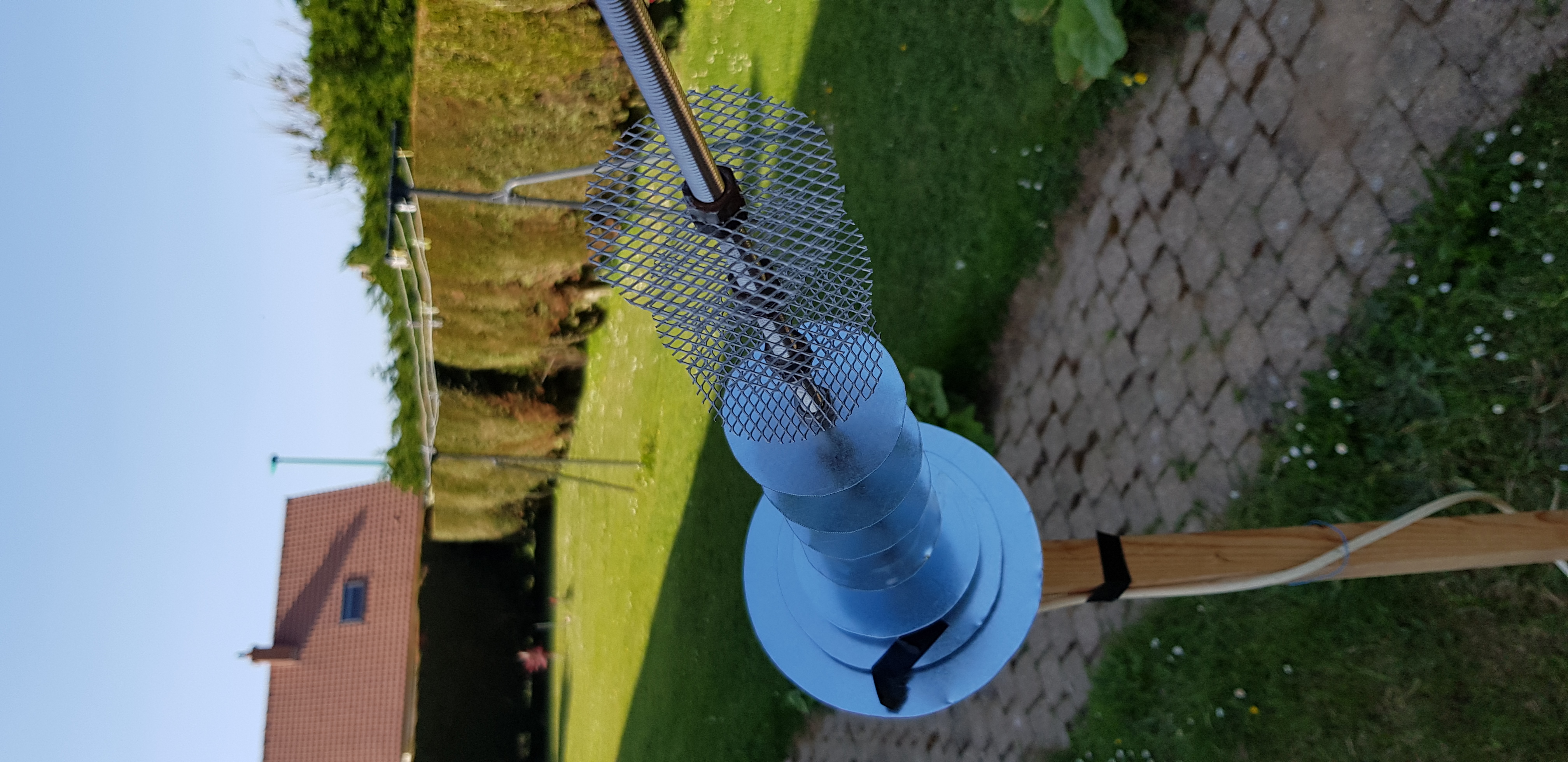

Voilà le proto complété avec des disques grillagés.

Pour l'instant la chaîne est à améliorer (Antenne, LNA SAWBIRD + H1, SDR FUN Cube Pro, envoyé sur le logiciel AIRSPY ) car du côté signal c'est le calme plat

JJ

[Jean-Yves Gadeceau]

Y'a déjà la satisfaction d'une production artistico-hermétique

[Jean-Jacques Wawrzyniak]

[Jean-Jacques Wawrzyniak]

A l'assaut de H1

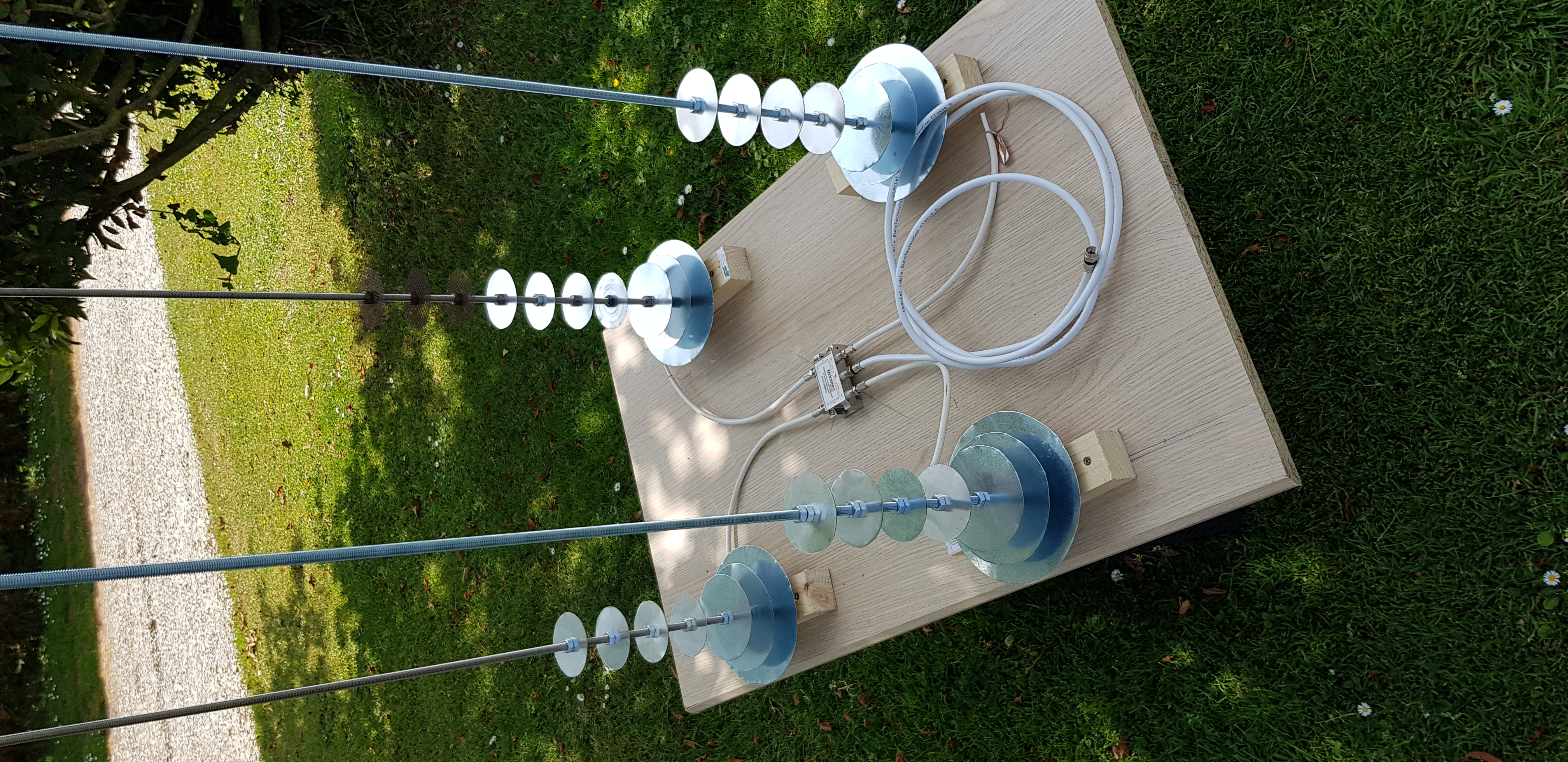

Proto en cours de montage

JJ

[Jean-Jacques Wawrzyniak]

Ce type d'antenne Yagi Disk est en cours de développement parmi les radioastro du forum du même mot : 'radioastronomie-amateur@groups.io'

Quelques conseils (merci à Jean-Marie Brieussel) pour le couplage de plusieurs antennes :

1 - Il faut les placer à bonne distance l'une de l'autre. Ci joint la méthode de calcul http://dg7ybn.de/Stacking/6WU_online_calc.htm (dans ce cas 1420 MHz pour la raie H1)

2 - Il faut que les câbles coaxiaux reliant les antennes au coupleur soient de la même longueur.

3 - Les antennes doivent être en phase.

4 - L'impédance des antennes doit être la même que celle des câbles coaxiaux et du coupleur.



JJ

[Jean-Jacques Wawrzyniak]

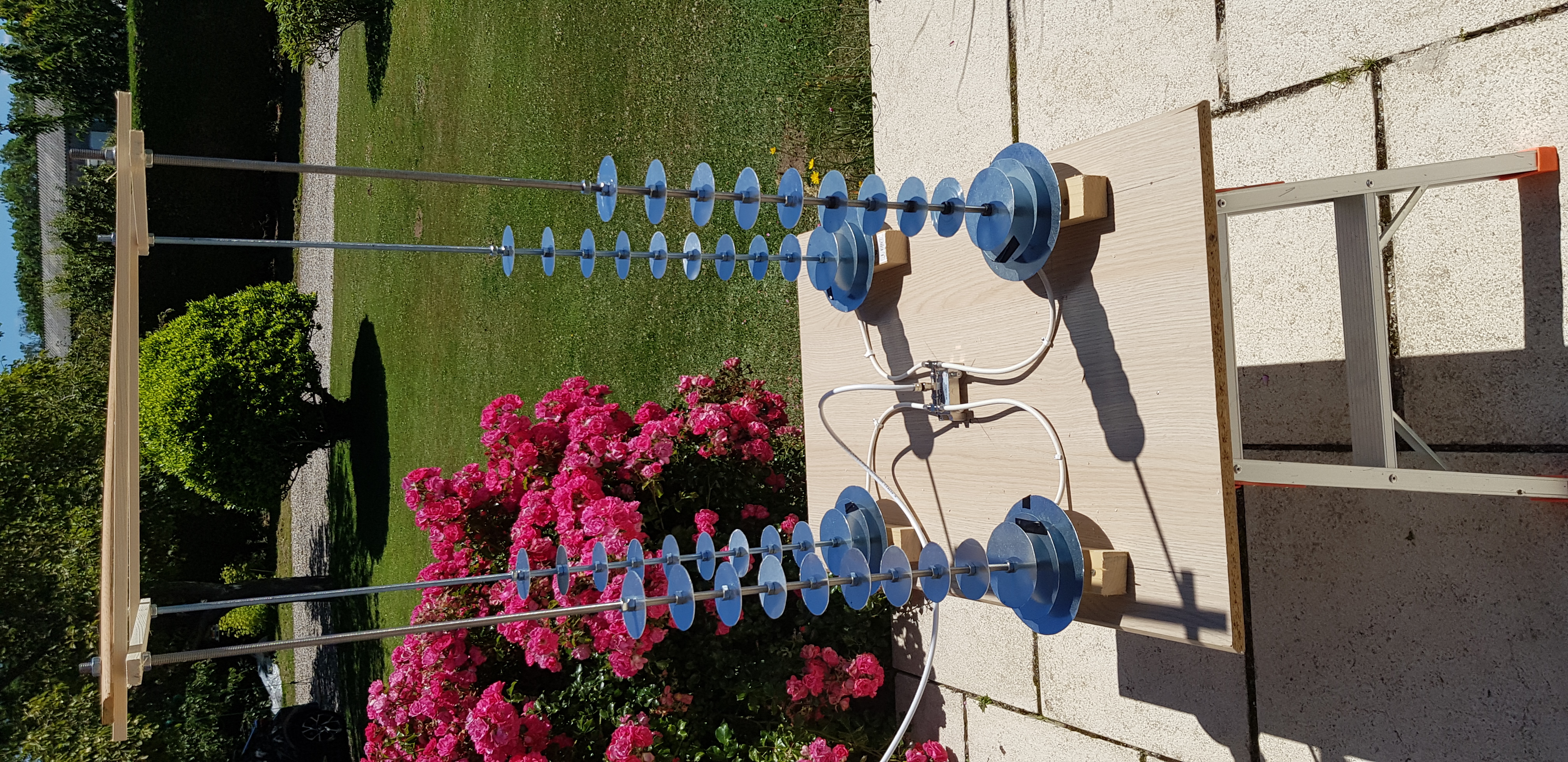

Proto quasi prêt pour test. Rajout de disques. Soit 4 antennes de 12 disques !
Fusion des signaux 2 à 2 et envoie d'1 signal sur un LNA puis FUN Cube Pro et AIrspy.
A la recherche d'un logiciel d'intégration.

JJ

[Jean-Jacques Wawrzyniak]

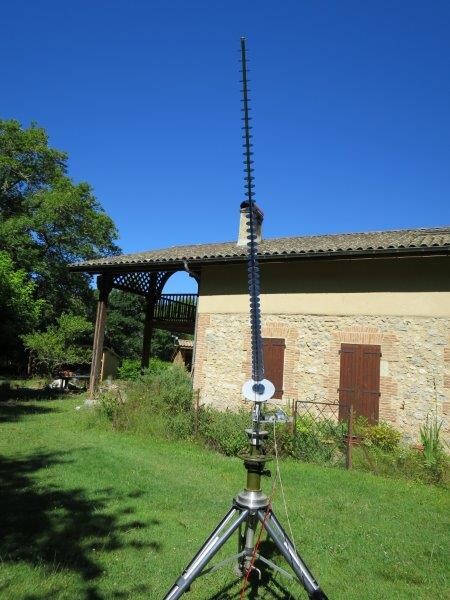

Antenne Yagi disk en cours de développement du groupe Radioastronomie : voir forum radioastronomie-amateur@groups.io
Elle résulte d'un travail en commun. Réalisation et Photo de Jean-Maire Brieussel.

2m de long, 51 disques.

JJ

[Jean-Jacques Wawrzyniak]

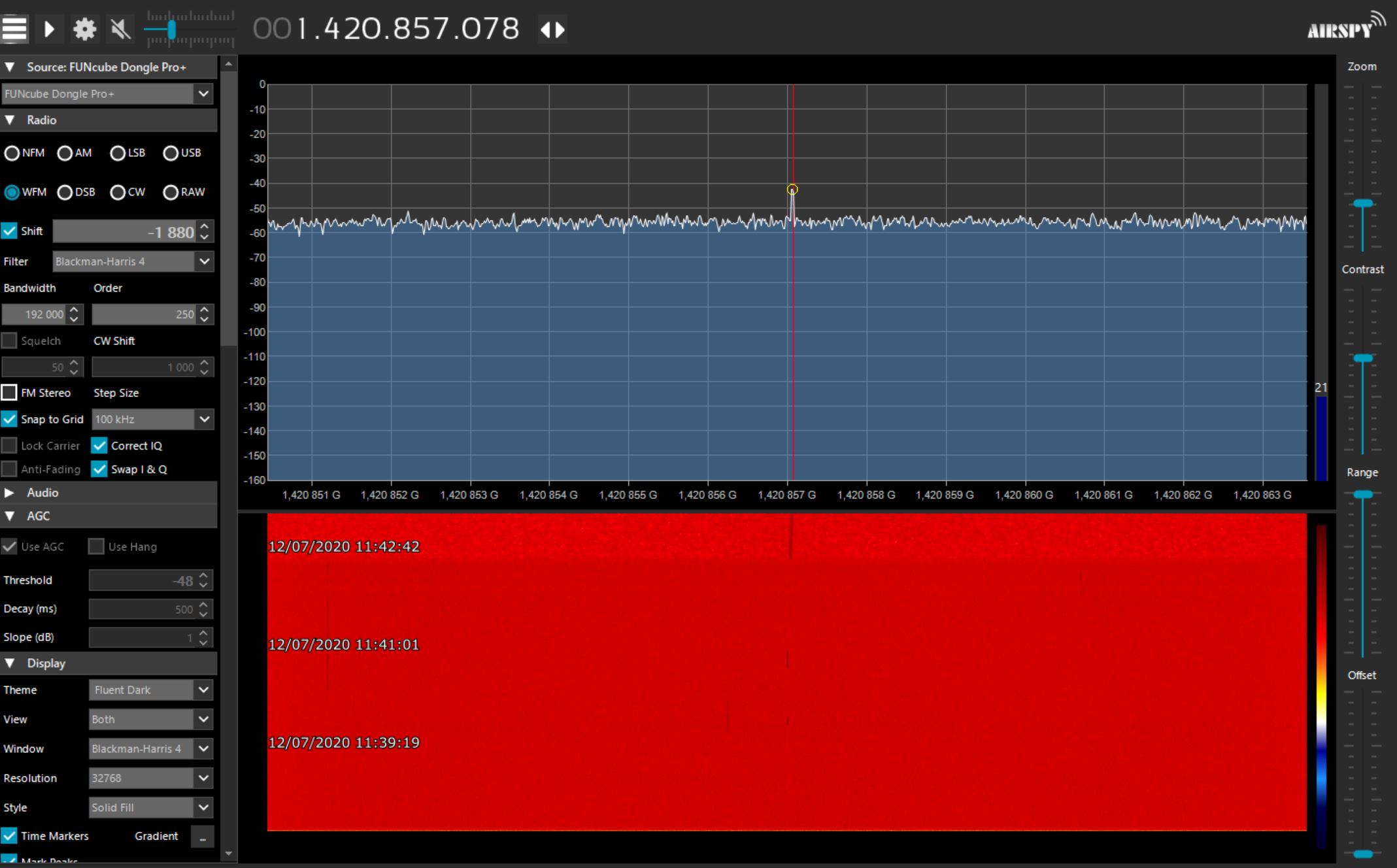

Mon résultat, mais je réserve mon analyse car il peut exister des harmoniques de la 4G.
Donc ma chaine LNA SAWBIRD +H1, Fun cube Pro, Airspy.
J'ai observé un shift sous la forme d'un aller retour de ce pic.

JJ

[Jean-Jacques Wawrzyniak]

Conseils de JJ F1EHN : liste radioastro

- La fréquence ne correspond pas à des signaux HI qui devraient être proches de la raie HI à Doppler faible pour une petite antenne. Soit 1420.40575 MHz.
=> j'en déduis que c'est soit un parasite ou un mauvais calage de fréquence sur mon logiciel.

- le logiciel Airspy ne permet de faire des intégrations temporelles et donc HI ne sera pas visible
=> comme je l'avais déjà précisé dans un de mes posts ci dessus, il me faut intégrer le signal ! Logiciel à trouver!

- Pour l'antenne, le coupleur et les coax utilisés amèneraient trop de pertes donc rendraient difficile l’observation HI
=> Humm effectivement il est nécessaire de réduire tous les bruits possibles !....mais je persiste encore un peu. Dèsfois ke
Mon idée est de faire une plaque remplaçant les 4 réflecteurs sur laquelle seront montées les 4 antennes avec une seule connexion avec les 4 disques "maître".

A suivre…..

JJ
